GAFA24型玻璃转子流量计氢气氮气流量计

当前位置：首页 >>产品中心 >>流量计

常州市希雅仪表有限公司生产的GA24型玻璃转子流量计引进德国先进生产设备制造加工，具有耐高压、高温等特点，结构坚固耐用，计量准确，可以不拆卸法兰就可以更换刻度管的优良特性。

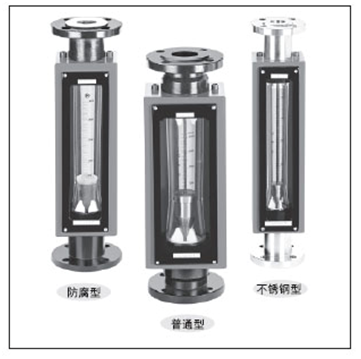

GA24型玻璃转子流量计zui大工作压力和zui高工作温度均高于原有相同通径的LZB/LZJ系列玻璃转子流量计产品；分普通型（测量一般无腐蚀流体）和耐腐型（测量的腐蚀性流体）两种。产品体积小、结构轻巧，外形美观，维修方便、安全可靠，安装简单。F10、20、30型法兰可转动，与现场管道法兰孔吻合。
GA24型玻璃转子流量计可替代引进成套设备上的玻转仪表，广泛应用于化工、轻工、制药、食品、造纸、环保和计量测试、科研等部门，测量单相非脉动流体（液体或气体）的流量。

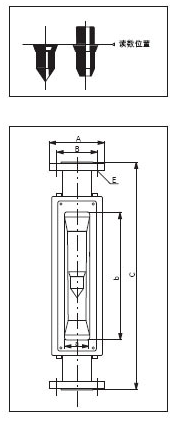

通径	窗口尺寸（a×b）	C	B	A	E	重量（kg）
DN15	37×302	500	Φ65	Φ95	4-Φ14	6
DN25	52×294	500	Φ85	Φ115	4-Φ14	10
DN40	64×278	500	Φ110	Φ145	4-Φ14	13
DN50	94×266	500	Φ125	Φ160	4-Φ18	18
DN80	132×302	500	Φ150	Φ185	4-Φ18	32

注：法兰标准GB/T9119-2000
DN（15～50）, PN1.0MPa DN80 PN0.6MPa

型号规格与技术参数

通径（mm）	型号	测量范围		压损（Pa）	zui大压力（MPa）	zui高温度（℃）	准确度等级
通径（mm）	型号	水（20℃）L/h	空气（20℃ 101325Pa） m3/h	压损（Pa）	zui大压力（MPa）	zui高温度（℃）	准确度等级
DN15	FA24-15 FA24-15F	10～100 16～160 25～250 40～400 63～630	0.12～1.2 0.2～2 0.3～3 0.5～5 0.8～8 1.2～12 2～20	1100 1200 1700 2000 2500 3000	1.0	120	2.5
DN25	FA24-25 FA24-25F	63～630 100～1000 160～1600 250～2500	2～20 3～30 5～50 6～60	2800 4000 5000 6000	1.0
DN40	FA24-40 FA24-40F	250～2500 400～4000	5～50 8～80 12～120	3400 4000 5000	0.9
DN50	FA24-50 FA24-50F	630～6300 （1～10）m3/h	12～120 20～200 30～300	4800 6500 8500	0.7
DN80	FA24-80 FA24-80F	（1.6～16）m3/h （2.5～25）m3/h （8～40）m3/h		8000 9000 9600	0.5

注：1、进入流量计流体的压力，液体至少是压损的两倍，气体必须超过5倍压损。
2、需准确度等级1.5级，请在订单上注明。
3．耐腐型四氟浮子zui大流量比普通型低*量等级。

全不锈钢型FA24-（）B/BF FA24-（）Bo/BoF

法兰、浮子、导杆、支承板及螺栓等均为不锈钢304（1Cr18Ni9Ti），型号为FA24-（）B。

接液材质如需选用316，则型号为FA24-（）B0，需定做。
如需不锈钢内衬PTFE，则型号为FA24-（）BF（316为B0F），需定做。

零部件材质

型号	浮子	基座	止档	密封圈及垫片	导杆
FA24 - 15、25 、 40 、50、80	1Cr18Ni9Ti 不锈钢	铸铁	氟塑料	耐高温橡胶	1Cr18Ni9Ti 不锈钢
FA24 - 15F、2 5 F 、 40F、50F、80F	外包氟塑料	铸铁内衬氟塑料*	氟塑料	氟橡胶

全不锈钢型

法兰、浮子、导杆、支承板及螺栓等均为不锈钢304（1Cr18Ni9Ti），型号为FA24-（）B。

接液材质如需选用316，则型号为FA24-（）B0，需定做。

如需不锈钢内衬PTFE，则型号为FA24-（）BF（316为B0F），需定做。
