该系列流量计是玻璃转子流量计的一种,与同类产品比较具有测量精度高,互换型好,连接方式多等优点。可提供毫米标尺;百分标尺;流量标尺和可拆卸的外标度尺,方便不用用户使用,连接方式如下:

LZB-VA10 VA20 ----管螺纹连接

LZB-SA10 SA20-----软管连接

LZB-FA10 FA20----法兰连接(活套法连结构)



LZB-VA/SA/FA10 VA/SA/FA20 G24型玻璃转子流量计主要技术参数


型号



公称通径



(mm)

测量范围

L/h

精度(+%



工作温度





工作压力



20

Water(L/h)

空气(101325pa 20℃)

Air(m3/h)

 GA24-15

GA24-15F

VA/SA/FA10-15

VA/SA/FA   10-15F

 VA/SA/FA20-15

VA/SA/FA   20-15F







     15

4~40 6.3~63

10~100 12~120

16~160 20~200

25~250 30~300

36~360 40~400

46~460 63~630

65~650 75~750

0.12~1.2 0.2~2

0.3~3 0.4~4

0.5~5 0.6~6

0.8~8 0.9~9

1.2~12 2~20















1.5

















-20~+60℃或

-20~+120









≤1.0Mpa



 GA24-15

GA24-15F

VA/SA/FA 10-25

VA/SA/FA   10-25F

VA/SA/FA 20-25

VA/SA/FA   20-25F







   25

40~400 50~500

63~630 80~800

100~1000   120~1200

160~1600   200~2000

250~2500   300~3000

1.6~16

2~20

2.5~25

3~30

4~40

5~50

6~60

 GA24-40

GA24-40F

VA/SA/FA 10-40

VA/SA/FA   10-40F

 VA/SA/FA   20-40

VA/SA/FA   20-40F







     40

160~1600   200~2000

250~2500   300~3000

400~4000   500~5000

5~50

6~60

8~80

9~90

12~120







≤0.9Mpa

 GA24-50

GA24-50F

VA/SA/FA 10-50

VA/SA/FA   10-50F

 VA/SA/FA   20-50

VA/SA/FA   20-50F







50

250~2500   300~3000

400~4000   500~5000

630~6300   800~8000

1000~1000

1500~15000

10~100

12~120

16~160

20~200

30~300









≤0.7Mpa

注:型号后带F的为防腐型

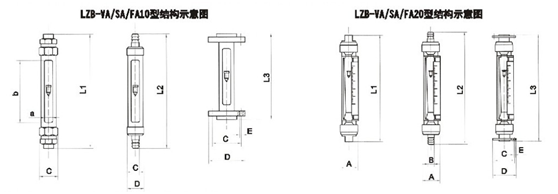

LZB-VA/SA/FA10型玻璃转子流量计安装尺寸

公称通径

 (mm)

窗口尺寸



G10管螺纹连接



Y10软管连接


F10法兰连接



L1

C

管螺纹

重量(kg

L2

C

D

重量(kg

L3

C

D

E

重量(kg

15

26x230

408

53

G1/2"

1.2

400

Φ13.5

Φ44

1.5

310

Φ65

Φ95

4-Φ14

1.5

25

414

75

G1"

1.5

450

Φ27

Φ65

2

Φ85

Φ115

2

40

40x230

428

92

G11/2"

2

Φ44

Φ80

3

Φ110

Φ145

4-Φ18

3

50

50x230

431

116

G2"

3.5

Φ53

Φ103

5

Φ125

Φ160

5
